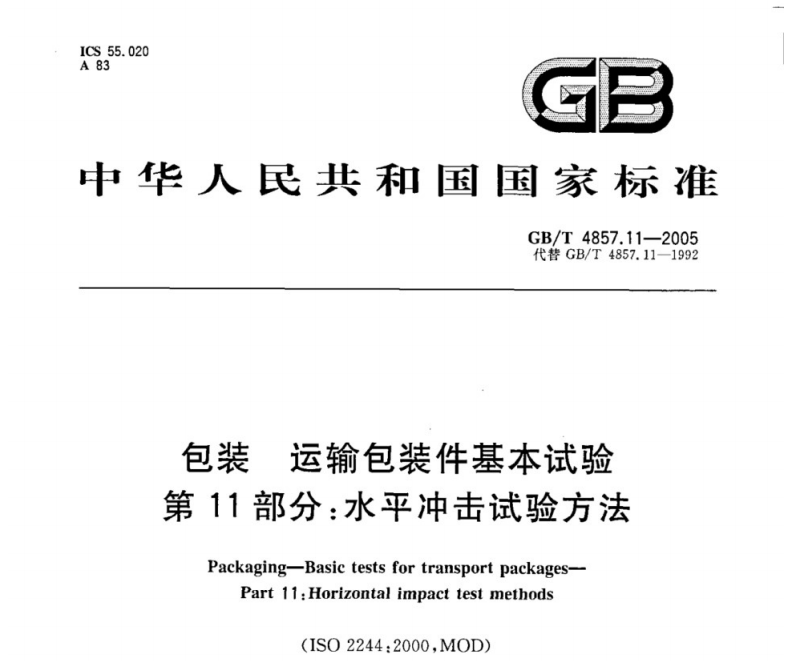

GB/T 4857.11-2005包装 运输包装件基本试验第11部分：水平冲击试验方法
1 范围
GB/T4857的本部分规定了对运输包装件和单元货物进行水平冲击试验（水平、斜面和吊摆试验）时所用试验设备的主要性能要求、试验程序及试验报告的内容。
本部分适用于评定运输包装件和单元货物在受到水平冲击时的耐冲击强度和包装对内装物的保护能力。它既可以作为单项试验，也可以作为包装件一系列试验的组成部分。
2 规范性引用文件
下列文件中的条款通过GB/T 4857本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 4857.1 包装 运输包装件 各部位的标示方法
GB/T 4857.2 包装 运输包装件 温湿度调节处理
GB/T 4857.17 包装 运输包装件 编制性能试验大纲的一般原理
GB/T 4857.18 包装 运输包装件 编制性能试验大纲的定量数据
3 试验原理
使试验样品按预定状态以预定的速度与一个同速度方向垂直的挡板相撞。也可以在挡板表面和试验样品的冲击面、棱之间放置合适的障碍物以模拟在特殊情况下的冲击。
4 试验设备
4.1 水平冲击试验机
水平冲击试验机由钢轨道、台车和挡板组成。
4.1.1 钢轨道
两根平直钢轨，平行固定在水平平面上。
4.1.2 台车
4.1.2.1 应有驱动装置，并能控制台车的冲击速度。
4.1.2.2 台车台面与试验样品之间应有一定的摩擦力，使试验样品与台车在静止到冲击前的运动过程中无相对运动。但在冲击时，试验样品相对台车应能自由移动。
4.1.3 挡板
4.1.3.1 挡板应安装在轨道的一端，其表面与台车运动方向成90°士1°的夹角。
4.1.3.2 挡板冲击表面应平整，其尺寸应大于试验样品受冲击部分的尺寸。
4.1.3.3 挡板冲击表面应有足够的硬度与强度。在其表面承受160kg/cm²的负载时，变形不得大于0.25 mm。
4.13.4 需要时，可以在挡板上安装障碍物，以便对试验样品某一特殊部位做集中冲击试验。
4.1.3.5 挡板结构架应使台车在试验样品冲击挡板后仍能在挡板下继续行走一定距离，以保证试验样品在台车停止前与挡板冲击。

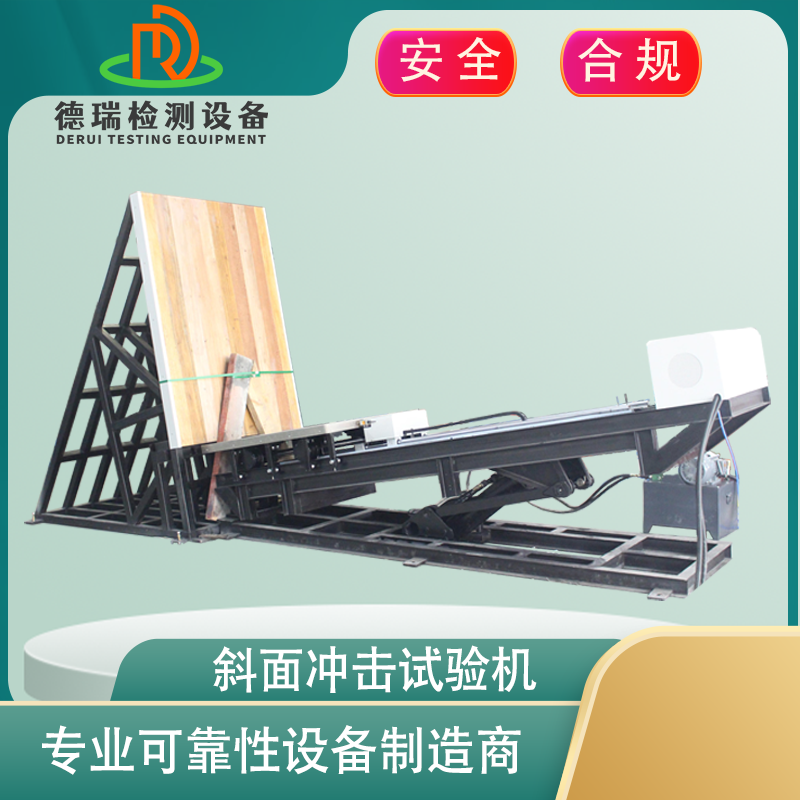

4.2 斜面冲击试验机
斜面冲击试验机由钢轨道、台车和挡板等组成，见图1所示。
