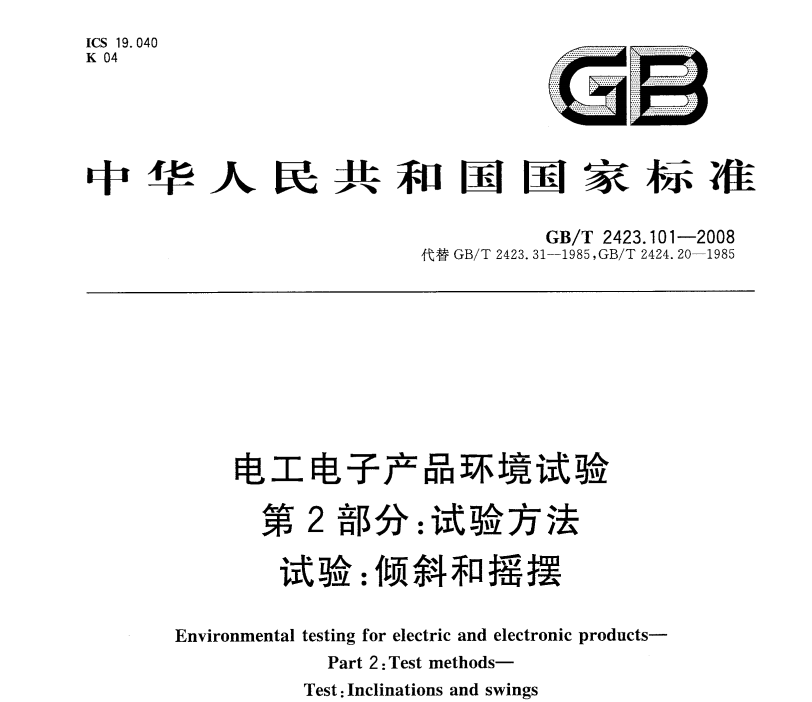

GB/T 2423.101-2008 电工电子产品环境试验第2部分∶试验方法试验∶倾斜和摇摆
GB-T2423.101-2008试验：倾斜和摇摆.pdf
1 范围
本部分用于确定部件、设备和其他产品在船舶倾斜和摇摆环境下的工作适应性和（或）结构完好性。
2 规范性引用文件
下列文件中的条款通过GB/T2423的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分。然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 2421—1999 电工电子产品环境试验 第1部分∶总则（idt IEC 60068-1∶1988）
GB/T 2422—1995 电工电子产品环境试验 术语（eqy IEC 60068-5-2∶1990）
5 试验要求

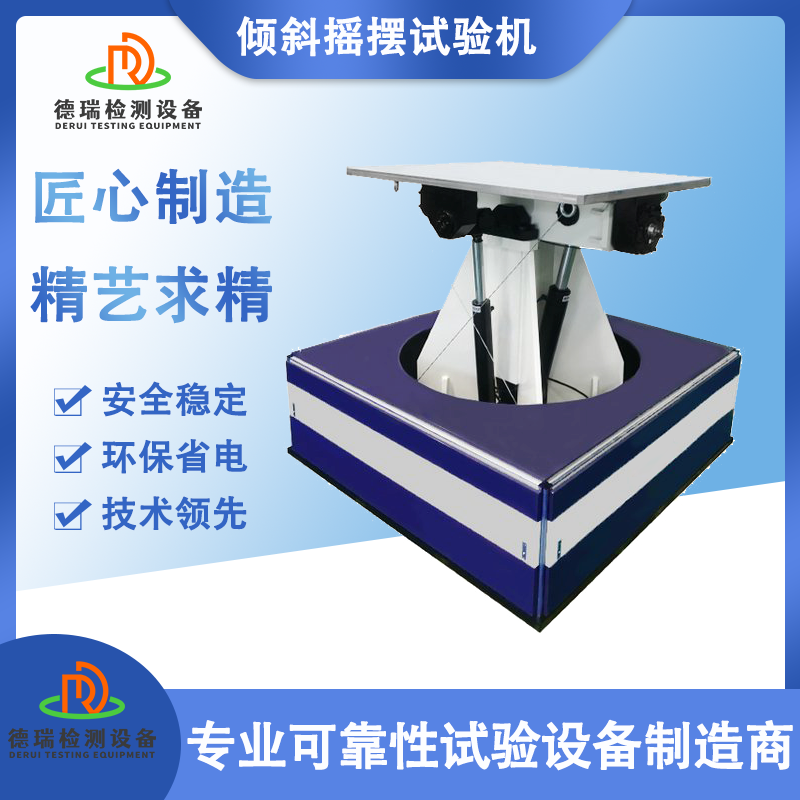

5.1 摇摆试验台的特性
当在摇摆试验台上进行倾斜试验时，试验台在其最大试验载荷下应能稳定地保持在所规定的位置上，不得发生明显的晃动和漂移。
摇摆试验台至少应能模拟一种形式的船舶摇摆，通常为横摇和（或）纵摇。其摆幅和周期除应满足
5.1.1和5.1.2及第6章的要求之外，还应能任意调节。
当某一摇摆试验台无法满足有关规范所要求的试验形式时，允许采用转动安装方向、更换试验台或采用经双方协议认可的方法进行试验。
5.1.1 正弦摇摆试验台的特性
正弦摇摆试验台在安装试验样品后所产生的摇摆波形应为连续、光滑的正弦波。其波形失真度应小于15%。试验台的摇摆幅度容差为不大于±10%，周期容差为不大于±5%。
5.1.2 随机摇摆试验台的特性
随机摇摆试验台的特性由有关规范另行规定。
5.2 测量系统
进行摇摆试验时，摇摆试验台的摇摆幅值和周期应采用直视式或其他仪器进行监视。
5.3 安装
试验样品应根据实际安装方位和方式或有关规范的规定，采用足以使试验样品承受规定试验条件作用的形式，直接或通过安装架安装在试验台台面上。当有数种安装方式时，应选取可能承受到最严酷条件作用的那种方式或对数种安装方式都进行试验。安装架的刚性应足以保证在施加试验条件的过程中，安装架不会因试验样品的重量和因摇摆而形成的附加惯性力的作用而发生明显的变形。
测试、监测和在试验时为保证试验样品工作或通电所必须的外部连接对试验样品所形成的附加质量和约束应保持最小或尽可能与实际安装时相似。
在实际安装时带减震器的设备一般应连同减震器一起进行试验。
